Устройство турбокомпрессора.

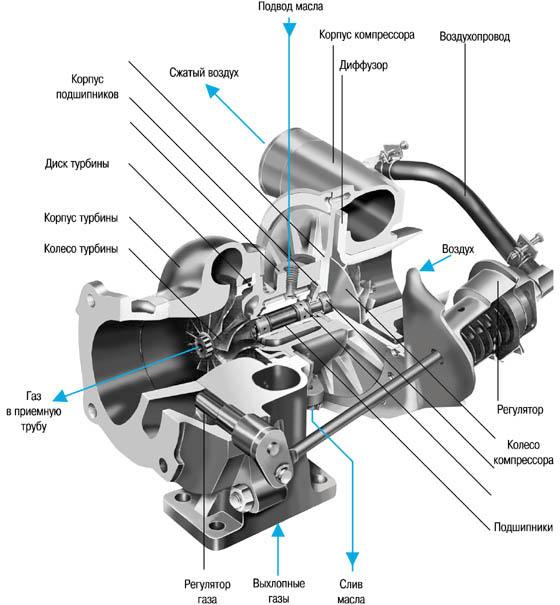

Турбокомпрессор состоит из одноступенчатого центробежного компрессора и радиальной центростремительной турбины. Основными узлами турбокомпрессора являются: компрессорная ступень, турбинная ступень и узел подшипникков с уплотнениями. Колеса компрессора и турбины расположены на противоположных концах вала ротора консольно относительно подшипников. Рабочее колесо компрессора отливается из сплава типа АЛ4 в гипсовые формы, полученные по эластичным моделям. Колесо одевается на вал с натягом, поэтому при установке на вал оно нагревается до 110-1300 С. Рабочее колесо турбины полуоткрытого типа с радиальными лопатками изготавливается методом литья по выплавляемым моделям из жаропрочного никелевого сплава типа ИНКО-713С, АНВ-300 и им подобным. Оно соединяется с валом сваркой трением.Корпус изготавливается из жаропрочного чугуна. В турбокомпрессоре применен “плавающий” подшипник скольжения с нев-ращающейся моновтулкой. От осевых перемещений ротор удерживается с двух сторон втулками кольцедержателями, напресованными на вал ротора турбокомпрессора. Смазака подшипника осуществляется от система смазки двигателя, под давлением, в корпус подшипников.Для устойчивой работы двигателя на всех оборотах,уменьшения эффекта "турбоямы",применена система регулирования давления, с помощью регулятора,путем перепуска газа мимо турбины.
